500A

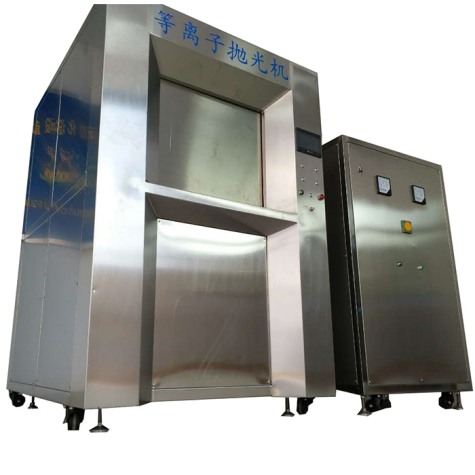

500A等离子抛光去毛刺机
500A等离子抛光去毛刺机

500A等离子抛光去毛刺机

立即咨询

产品详情:

适合中型零配件或者产量不高的小产品。可运用于医疗、机密加工、3D打印义齿类、贵金属金银首饰抛光

     去毛刺处理的抛光、去毛刺处理、适用于、不锈钢

铜、铝合金、锌合金、可伐合金、镍钛合金、钢铁,更换逆变电源还可以做、钛合金、金银(除了电源要用逆变、抛光设备配置也有不一样)。

设备型号

BY-ZM

功率

150KW

输入电源

三相五线380

输出最大电流

500A

气源

0.5-0.8MPa

设备尺寸

1600x1700x2100

挂具有效空间

700X450X350

重量

600KG

电源柜尺寸

1303X700X1700

电源柜重量

950kg



●内槽主体

  ◆材料      3mm316L不锈钢板双面焊接成型。

  ◆尺寸      长1100mm800mm830mm

  ◆绝缘     用20mm后电木板将内槽和外框绝缘有效防止安全事故发生。



●框架主体:

  ◆材料      50mm X 50mm X 2.0mm  304不锈钢通

焊接成型。



◆外形尺寸 1600mm1700mm2100mm

◆操作面板      2mm304不锈钢板折弯焊接

◆升降门       40mm X 40mm X 1.0mm  304不锈钢方通焊接成外框、再用1.2304不锈钢板折弯成型焊接在外面。

◆封闭门板      0.8mm304不锈钢板折弯成型。

●传动方式

◆门传动

用直接30的直线导轨固定到升降门左右、用30MULL直线滑块固定到升降门上配合直线导轨、加上304不锈钢链条用变频器驱动减速电机做升降开关门动作。



◆挂架传动

用直接30的直线导轨固定到升降架左右、用30MUL直线滑块固定到升降滑架上和直线导轨、加上304不锈钢链条用变频器驱动减速电机做挂架升降动作。

▼传动方式:   AC220V变频器驱动减速电机、减速电机

驱动链条带动直线滑块做开关门和挂架升降运

动。

     ▼挂架行程:  700mm

●电源(三相全桥整流或三相逆变整流)

◆三相全桥整流电源(适合除金银、钛之外的材质)

◆三相全桥整流

      ▼工作参数

        Input       三相交流380V±5%

频率:      50HZ

Output      功率 150kw

电压        不可调(随外网影响)

电流        max 500A

        冷却方式    风冷却

◆三相逆变电源(适合金银、钛材质)

▼工作参数

        Input       三相交流380V±5%

频率:      50HZ

Output      功率 150kw

电压        0-400V可调恒压

电流        max 500A

        冷却方式    风冷却

●温度控制      采用316无缝不锈钢加热管加热,用温度传感器加AD温度模块将温度读入PLC、在通过PLC加接触器控制。

●水位控制      采用浮球加微动开关,将微动开关信号读入PLC、在通过PLC运算控制补水电磁阀。

●给气         外接压缩空气、通过操作面板的节流阀控制压缩空气通入内槽底部做搅拌槽液动作。

●自动翻转      利用旋转伸缩气缸套入挂架榫头、实现180°翻转(选配装置)

●自动夹紧      利用特殊气缸通过传动杆、实现自动夹紧(选配装置)

●电气与控制

      ◆系统控制模块采用信捷PLC模块控制。

◆采用威纶通7吋彩色触控屏。

◆可纯手动操作、可全制程自动操作或部分手动操作。

◆控制柜分配:控制柜、直流电源柜分离,分开放置。

●场地布置

 ◆实际布置场地尺寸: 5000mm×宽5000mm×高

2800mm(包含过水槽、和上下挂工作台的位置、不包括蒸馏烘干槽、混合塔的位置)。

    ◆需求厂房高度不低于2800mm

●周边需求:

    ◆保证压缩空气压力在>6kg/cm2以上。

    ◆自来水流量>2t/hr 压力>3kg/cm2

    ◆电源电力要求供电配线方式为三相五线,电压要求380V电压波动不应高±5%

●配电:

◆电缆线采用3+2 70平方

◆总制开关采用300A

(如果需要配置蒸馏烘干槽、得选用电缆线3+2 95平方400A的总制开关)

◆排气管道:需配置直径250PP抽风管道和PP抽风机或者不锈钢抽风机。
